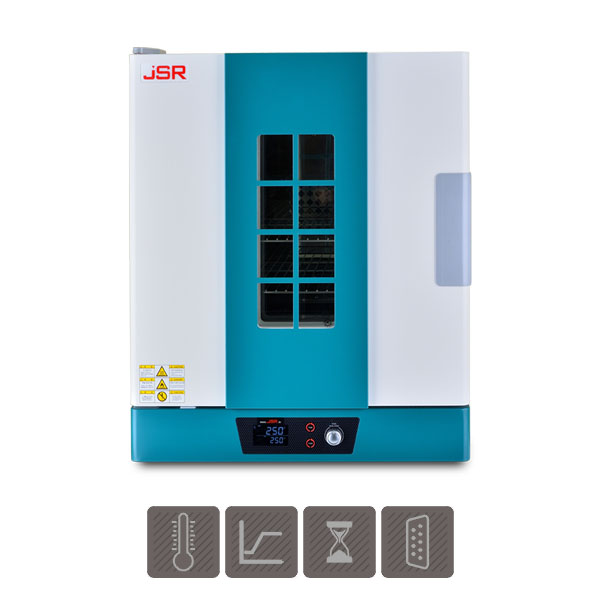

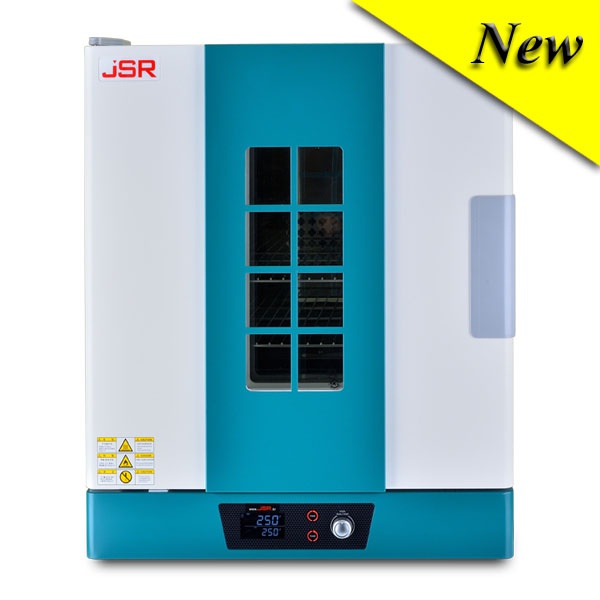

Forced Convection Oven 강제대류식 열풍 건조기
공 통 규 격
|
가열방식 |
열풍가열식 |
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|
제어정밀도 120 oC 기준 |
±0.2 oC at 120 oC (JSOF-050 기준) |
|
온도분포도 120 oC 기준 |
±1.0 oC at 120 oC (JSOF-050 기준) |
|
콘트롤러 |
디지털 마이크로프로세서 PID 제어 |
|
|
3 구간 PID 제어알고리즘 |
|
|
3 점 온도보정기능 |
|
|
1 점 온도보정기능 |
|
온도센서 |
Class A Pt-100 Ω Sensor |
|
안전장치 |
과열 감지 시 히터 차단 후 경고음 및 에러표시 |
|
|
과전류 차단장치 |
|
재질 |
본체 : SPCC 철판 분체도장 |
|
|
챔버 : 스테인레스 스틸 304 |
|
|
단열재 : 50 mm 알미늄 피복 미네랄 울 |
|
|
스테인레스 스틸 와이어 선반 포함 |
|
|
스테인레스 스틸 타공선반 [옵션] |
|
공급전원 |
220 ± 10% VAC 50/60Hz 단상 |
|
전원플러그 |
220 V 표준플러그 |
제 품 특 성
 |
||
 |
 |
 |
|

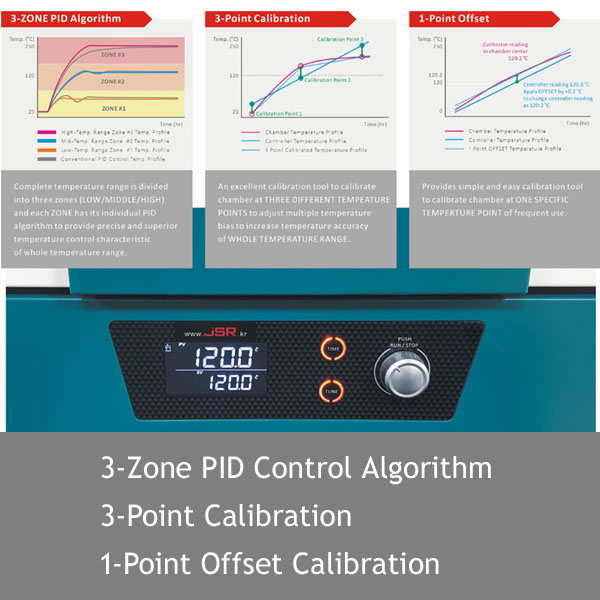

전체 온도 구간을 세 개의 (저온/중온/고온) 구간으로 나누어 각 구간별로 최적화된 제어 알고리즘을 적용하여 온도를 제어함으로써 각 영역별로 우수한 특성의 정밀한 온도제어.
|
3점 보정기능은 전체 온도 구간 중 임의의 3개의 온도 지점에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도 차이를 보정하여 모든 온도 영역에서 챔버의 온도를 정확하게 제어.
|
1점 OFFSET 기능은 주 사용온도에서 검교정된 표준 온도계로 측정한 챔버 내부의 실제 온도와 콘트롤러의 지시온도의 차이를 OFFSET 기능으로 보정하여 해당 온도에서 정확한 온도 유지.
|
|
작동성능 |
|
온도제어범위 상온+10 oC ~ 250 oC 빠른 건조와 균일한 온도 분포를 위한 강제 순환방식의 열풍건조기 열풍의 효율적인 순환과 뛰어난 온도분포도를 위해 공기역학적으로 설계된 챔버구조. 가열히터와 순환팬이 뒤벽면에 위치하여 액체흘림으로 인한 오염 방지 및 고장이 적음 50mm 두께의 고효율 단열재는 알루미늄 피복층이 처리되어 있어 에너지 효율이 높고 분진이 없음
|
|
콘트롤러 |
|

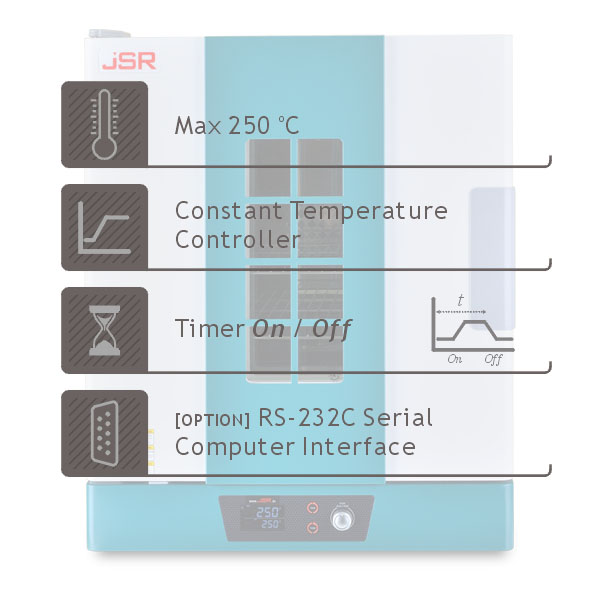

디지털 마이크로프로세서 PID 콘트롤러 Integrated Digital Microprocessor Control System 그래픽 LCD 디스플레이 백라이트 그래픽 LCD 디스플레이는 사용자 편의 중심의 작동 정보를 제공 UV 코팅 터치 판넬 램프내장형 정전식 터치 버튼은 사용감이 좋고 내구성이 뛰어남 인코더 타입 조그 다이얼 푸쉬 기능 조그 다이얼을 채용하여 사용하기 손쉬운 작동 방법을 제공 온도제어해상도 0.1 oC 예약 타이머 최대 99 시간 59 분 설정 가능 작동 정지 타이머 최대 99 시간 59 분 설정 가능 및 종료 알람 자주 사용하는 온도와 타이머 시간 저장 기능 3구간 PID 제어 알고리즘 3점 온도보정기능 / 1점 오프셋 온도보정기능 CLASS A PT-100 Ω 센서 사용 정전 제어 복귀 기능과 타이머 유지기능 RS-232C PC 연결용 시리얼 포트 [옵션]
|
|
구조 및 재질 |
|
내구성이 뛰어난 에폭시 분체도장 외장 케이스 내부식성이 뛰어난 스테인레스스틸 304 (SUS304) 챔버 및 선반 내구성과 내부식성이 뛰어난 스테인레스 스틸 304 (SUS304) 재질 히터 챔버의 모서리 부분이 이음새 없이 곡선 처리되어 있어 오염되지 않으며 세척이 간편 밀착력이 뛰어난 원터치 방식의 도어 개폐 장치 수분 및 증기를 배출할 수 있는 배기구 장착
|
|
편의장치 |
|
이중 강화유리 투시창을 통해 도어를 열지 않고 시료 관찰이 용이 25 mm 간격으로 높이 조절이 가능한 선반 크기 조절이 가능한 배기구 도어센서를 장착하여 도어를 열면 히터 출력과 팬이 정지하며 고온의 열기부터 사용자 보호
|
|
안전장치 |
|
장시간 도어 열림 상태를 인지하여 경고음 및 에러표시 최대 사용 온도 초과시 히터 차단 후 경고음 및 에러표시 이중 과열 차단장치 콘트롤러에 탑재된 과열 차단장치는 설정온도+10 oC 과열 시 히터 차단 후 경고음 및 에러표시 독립적으로 설치된 과열차단 장치는 설정온도 10% 과열 시 히터 차단 저온 감지 장치는 설정온도-10 oC 경고음 및 에러표시 PT SENSOR 단락 또는 합선을 감지하여 경고음 및 에러표시 과전류 차단 장치 : ELB 차단기
|

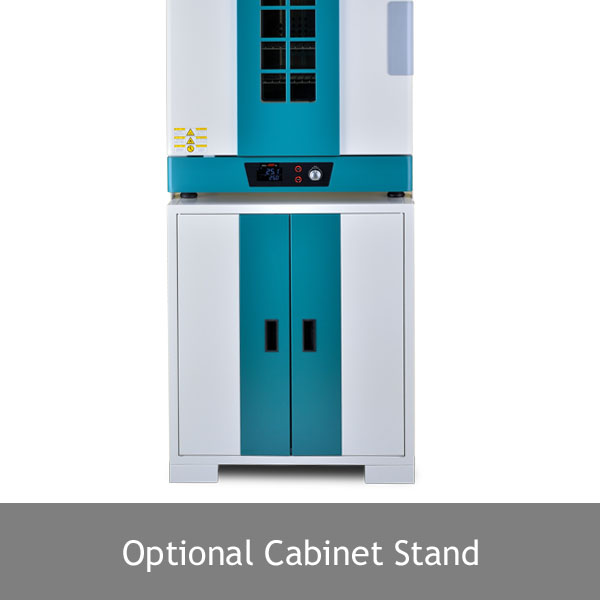

| Controller | Cabinet Stand [OPTION] | Door window | ||
 |
 |
 |
||
| Chamber | Adjustable Shelf | Safety | ||
 |
 |
 |
모델 및 사양
|
모 델 번 호 |
||||
|
규격 및 구성 |
|
|
|
|
|
챔버용량 |
48 리터 |
100 리터 |
151 리터 |
252 리터 |
|
내부규격 (W x D x H mm) |
400 x 300 x 400 |
500 x 400 x 500 |
560 x 450 x 600 |
600 x 600 x 700 |
|
외부규격 (W x D x H mm) |
560 x 605 x 710 |
660 x 705 x 810 |
720 x 755 x 910 |
760 x 905 x 1010 |
|
투시창규격 (W x H mm) |
150 x 290 |
150 x 360 |
150 x 410 |
150 x 460 |
|
선반위치 (25mm 간격) |
12 개 |
16 개 |
20 개 |
24 개 |
|
포함선반수량 |
2 개 |
2 개 |
2 개 |
3 개 |
|
배기구 |
1 개 |
1 개 |
1 개 |
1 개 |
|
|
|
|
|
|
|
성 능 |
|
|
|
|
|
가열방식 |
열풍가열식 |
|||
|
제어온도범위 |
상온 +10 oC ~ +250 oC, 0.1 oC 제어 |
|||
|
제어정밀도 120 oC 기준 |
±0.2 oC |
±0.3 oC |
±0.3 oC |
±0.3 oC |
|
온도분포도 120 oC 기준 |
±1.0 oC |
±1.3 oC |
±1.5 oC |
±1.8 oC |
|
가열소요시간 120 oC |
10 분 |
12 분 |
13 분 |
13 분 |
|
|
|
|
|
|
|
전 원 |
|
|
|
|
|
공급전원 |
230 ± 10% VAC, 50 / 60Hz, 단상 |
|||
|
히터용량 |
1.0 kW |
1.5 kW |
1.7 kW |
2.5 kW |
|
소비전력 |
1.1 kW 4.7 amp |
1.6 kW 7.0 amp |
1.8 kW 7.9 amp |
2.6 kW 11.5 amp |
|
전원플러그 |
220 V 표준플러그 |
|||
주문정보
|
품 번 |
품 명 |
전 원 |
|
JSOF-050 |
Forced Convection Oven, 48 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
|
JSOF-100 |
Forced Convection Oven, 100 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
|
JSOF-150 |
Forced Convection Oven, 151 L 표준구성품 포함 2 ea x Wire Shelf, Stainless Steel 304 8 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
|
JSOF-250 |
Forced Convection Oven, 252 L 표준구성품 포함 3 ea x Wire Shelf, Stainless Steel 304 12 ea x Shelf Support 1 ea x Instruction Manual 1 ea x Warranty Certificate |
230 VAC 1~ ph 50/60Hz |
선택사양
|
품 번 |
타공선반, 스테인레스 스틸 304 |
|
PHS-A03 |
JSOF-050 용 W370 x D280 mm |
|
PHS-A05 |
JSOF-100 용 W470 x D380 mm |
|
PHS-A07 |
JSOF-150 용 W530 x D430 mm |
|
PHS-A09 |
JSOF-250 용 W570 x D580 mm |
|
품 번 |
와이어선반, 스테인레스 스틸 304 |
|
PHS-B03 |
JSOF-050 용 W370 x D280 mm |
|
PHS-B05 |
JSOF-100 용 W470 x D380 mm |
|
PHS-B07 |
JSOF-150 용 W530 x D430 mm |
|
PHS-B09 |
JSOF-250 용 W570 x D580 mm |
|
|
|
|
PHS-A99 |
선반걸이, 4개 세트 |
|
품 번 |
케비넷 스탠드 (바퀴장착) |
|
PHC-050 |
JSOF-050 용 |
|
PHC-100 |
JSOF-100 용 |
|
PHC-150 |
JSOF-150 용 |
|
PHC-250 |
JSOF-250 용 |
Forced Convection Oven 강제대류식 열풍 건조기
JSOF-시리즈 Forced Convection Oven은 공기 순환팬을 이용하여 히터로 가열된 열풍을 챔버 내부로 순환시켜 우수한 온도 분포를 요구하는 실험 또는 빠른 가열과 건조를 필요로 하는 실험에 적합합니다.
Natural Convection Oven 자연대류식 건조기
JSON-시리즈 자연대류건조기는 가열된 공기가 챔버 내부로 대류하여 미세한 입자 건조 시 비산을 방지하고 은은한 건조를 필요로 하는 실험 또는 초자류 등 실험용품 건조에 적합합니다.

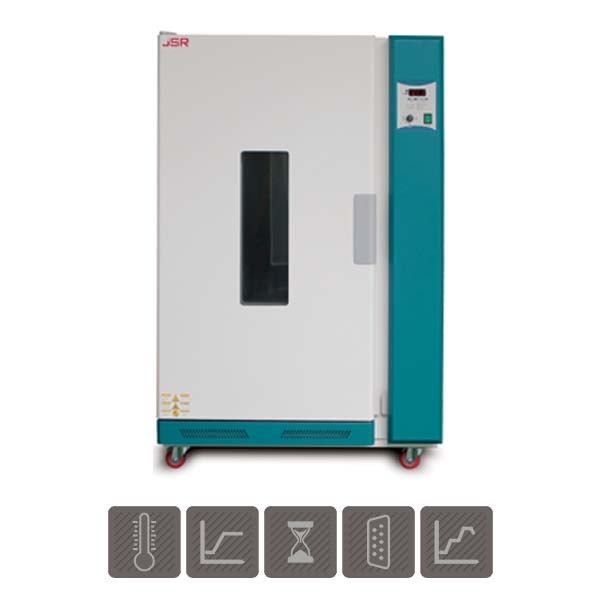

Upright Convection Oven (중형 열풍 건조기)
Upright Forced Convection Oven provides a big volume of chamber for large scale laboratory or industrial purpose. Nevertheless its large volume, dual heating system on upper and lower compartment with two separate heating elements and blowers provide better air circulation throughout the chamber to achieve excellent temperature uniformity and faster heat up time.

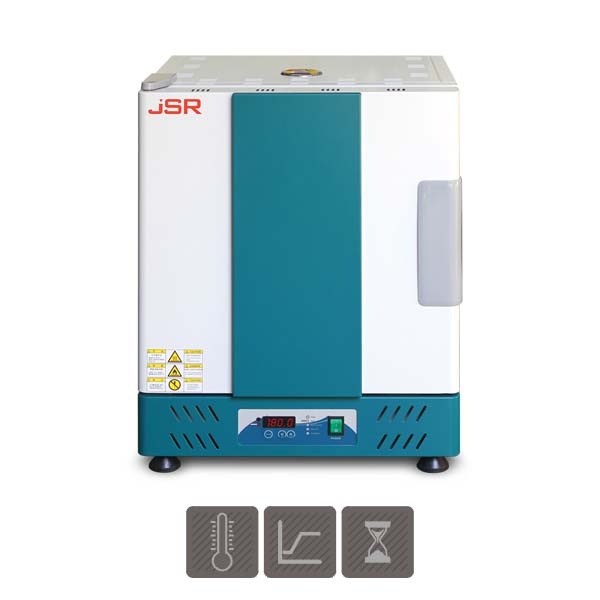

Compact Oven (소형 건조기)
Compact Oven is a common and universal instrument to be used to drying, heating and sterilizing objects by heating air up to 250°C with gravity or forced convection system

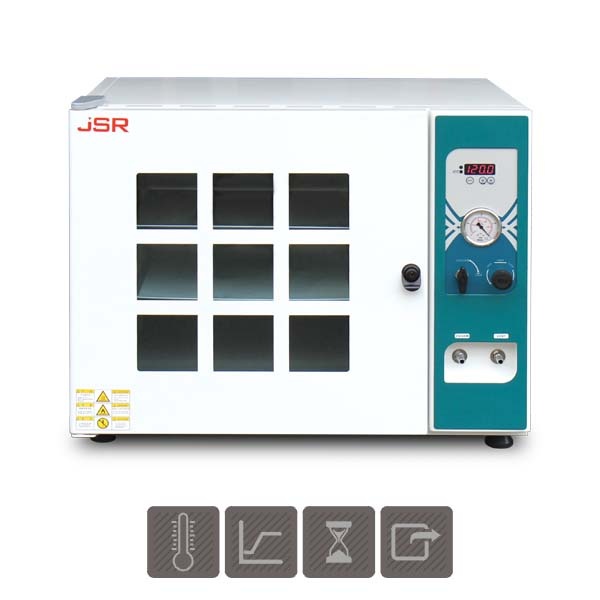

Vacuum Oven (진공 건조기)
Vacuum Drying Oven is suitable for drying out liquids or solvents contained in a samples or materials in vacuum environment to achieve low heat of vaporization or sublimation point. Ideal for Vacuum Distillation, Vacuum Sublimation or Vacuum Drying application of material science or electronic parts and assemblies. Also suitable for drying out fine powders in vacuum environment without air convection to prevent diffusion of such samples. Drying, curing, de-gassing, aging, removing moisture or solvent from fine powder or solid material, accelerating drying time, drying temperature sensitive material, drying in anaerobic condition, remove solvent from DNA, RNA or protein, drying unidentified material characteristic.

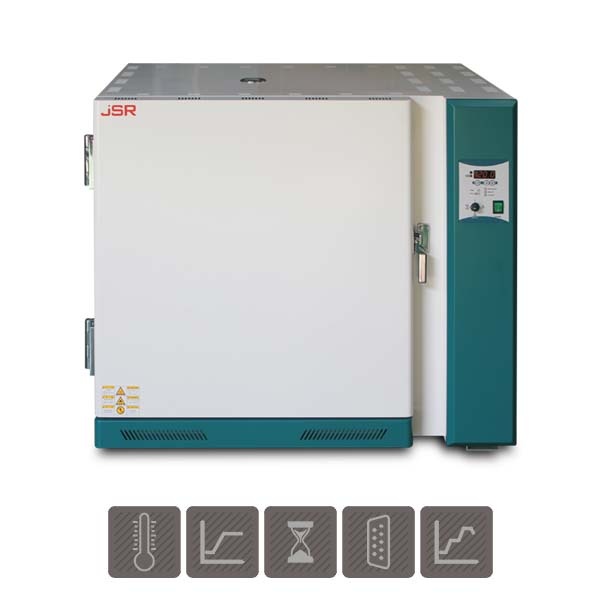

350°C Hi-Temp Oven (고온 건조기)
